综合后备盘

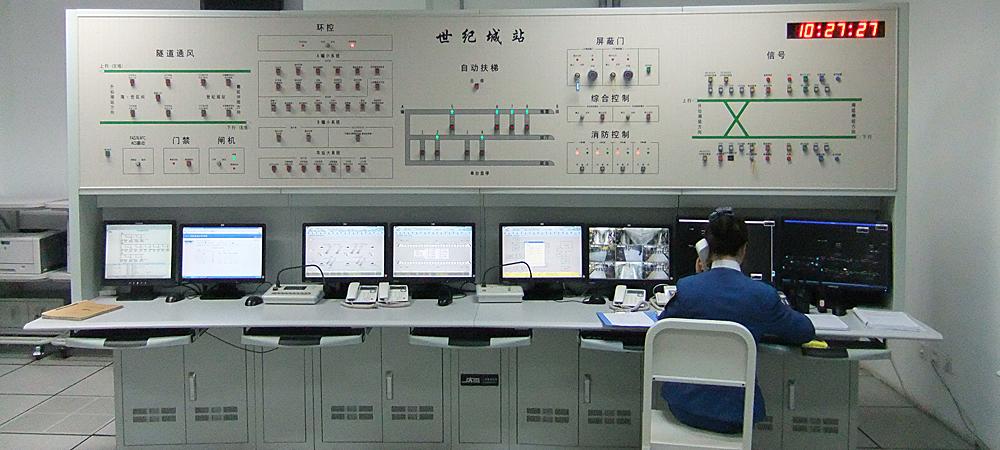

  综合后备盘主要由屏面、一体化操作台、落地柜体、安装底座等部分组成。

  综合后备盘采用模块化设计，可以进行拆分进行单体包装和运输，方便进入车控室并且方便组装，降低了对车控室建筑的要求。

  整个盘体采用优质钢材加工而成，钢板表面先做酸洗、磷化处理，再进行喷塑处理，喷涂工艺满足当地的环境条件。

  盘体由一至四列单体拼接而成，可为直盘或弧盘，盘体美观并且方便操作人员对盘面设备进行观察；盘体后部带门或盘体前方向上翻转，方便对盘体设备进行维护。

  根据盘体后部带门的IBP盘、相关设备的布局以及工作空间和通道等的设计，充分考虑人机工程要求，需为操作维护留出足够的空间。IBP盘后留至少800mm的检修空间。

一、盘面材质

1、马赛克盘面由25mm×25mm 双体可整面脱卸的塑料马赛克模块拼接而成；

2、模块采用进口阻燃聚碳酸脂材料（PPO）注塑而成，阻燃型环保工程材料，经过B1阻燃认证，离火自熄，能满足现行国家标准，具有阻燃、高强度、耐老化及尺寸稳定性；

3、盘面由面板和隔栅两部分组成，面板可以从隔栅上脱卸，隔栅之间通过燕尾槽互相连接以组成屏面，而可脱卸的面板则组成使用面。拼块采用了面板可以脱卸的结构形式，容易通过增加或移除马赛克模块及基本框架结构，即可对IBP盘内的图案及监控对象进行调整，而不影响隔栅的结构；

4、表面采用漫反射技术，单个塑料拼接块的平面度公差值不大于0.1mm，相邻模块的平整度公差值不大于0.2mm；

5、单元表面颜色均匀一致，无反光、缩瘪、伤痕及相邻单元之间无漏光现象，防静电及阻燃；

二、盘面工艺

1、在整个塑料拼块盘面的四周用边框盖板和周角盖板，其作用是使盘面安装后对四周的一种装饰，它可以盖住拼块与盘架的缝隙，安装方法与常规面板相同；

2、马赛克与柜体间全部镶有边框，采用铝合金型材，镶嵌式安装，边框颜色近似白色，使整个盘面颜色过渡均匀、美观；

3、盘面制作采用进口大型专用设备，电脑全自动加工，任何图片都直接“印刷”和“雕刻”到马赛克屏面上，100％还原图片效果。

4、各种文字、图符根据用户参考有关国家标准印制或由用户选定，色彩鲜艳，分辨率高，附着力强，可清洗，不退色。
